TORX PLUS® Schraubsystem
TORX PLUS® beeinflusst die Leistung der Montagelinie, erhöht die Produktzuverlässigkeit und reduziert die Gesamtmontagekosten. Das Design und die Funktionalität des TORX PLUS® Antriebssystem macht ihn zu einem der besten Antriebssysteme für automatische und halbautomatische Zuführlinien.
Da sich CELO für kontinuierliche Verbesserung einsetzt, wird das TORX PLUS® Antriebssystem standardmäßig in unserer gesamten Produktpalette verwendet. Kontaktieren Sie jetzt unsere Anwendungsingenieure für weitere Informationen.
Vorteile des TORX PLUS® Antriebssystems
TORX PLUS® ist das einzige Antriebssystem, das zur Verbesserung der Gesamtproduktivität entwickelt wurde. Das TORX PLUS® Antriebssystem hat u. a. folgende Vorteile:
- Optimale Drehmomentübertragung zur Sicherstellung der erforderlichen Klemmkraft.
- Erhöhte Torsionsfestigkeit der Schrauber-Bits um durchschnittlich bis zu 25 %.
- Längere Lebensdauer Schrauber-Bits: 2- bis 10-mal mehr Schrauben pro Bit.
- Verringert die Ausfallzeiten der Montagelinie.
- Weniger Ermüdung und Muskelbelastung bei der manuellen Montage.
Lassen Sie sich von unseren Anwendungsingenieuren bei Ihrem Projekt beraten
Wie TORX PLUS® die häufigsten Probleme beim Einschrauben von Befestigungselementen löst?
Vermeidung von Cam-out und Werkzeugschlupf

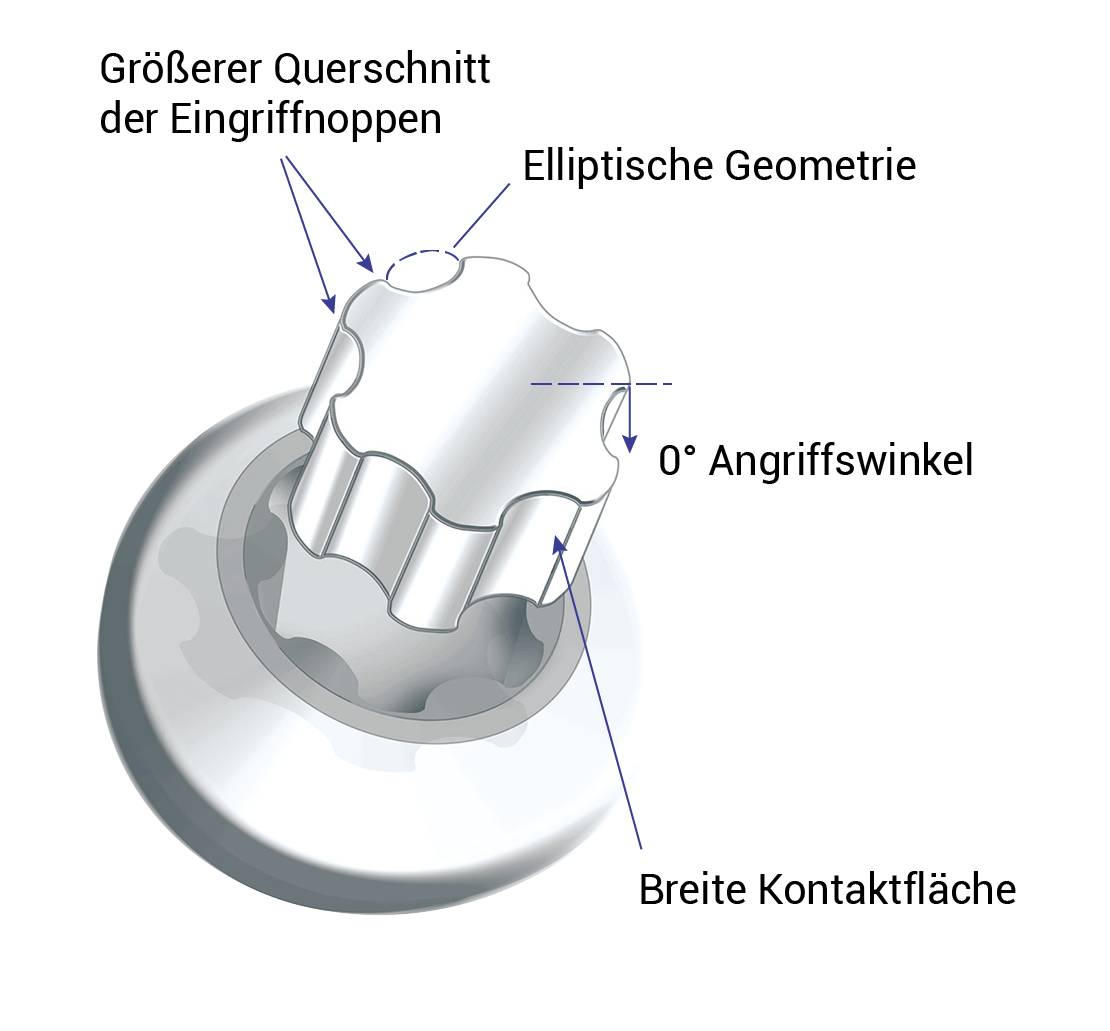

Die geraden, vertikalen Seitenwände des TORX PLUS® Antriebssystems verhindern Cam-Out-Effekte praktisch vollständig und bieten einen perfekten Werkzeugeingriff. Dadurch wird das Risiko eines Abrutschens des Werkzeugs und einer Beschädigung des Befestigungselements, sowie der umgebenden Oberflächen minimiert.
Schnellere Aufnahme von Werkzeug/Schraube
Sechs Noppen mit großen Querschnittsflächen ermöglichen einen schnelleren Werkzeugeingriff, maximieren die Drehmomentübertragung und erhöhen die Torsionsfestigkeit.
Erreichung der gewünschten Klemmkraft

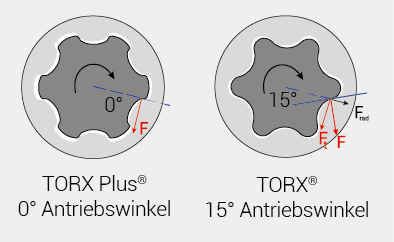

Mit einem echten 0°-Antriebswinkel sorgt das TORX PLUS® Schraubsystem für eine optimale Drehmomentübertragung und letztlich für die erforderliche Klemmkraft. Radialkräfte, die zu Spannungen in den Aussparungen führen können, werden praktisch eliminiert.
Reduziert die Ermüdung des Arbeiters
Da es keinen Cam-Out-Effekt gibt, ist keine Kraft erforderlich, um den Schrauber im Antrieb zu halten, was die Ermüdung und die muskuläre Belastung beim manuellen Einsetzen der Befestigungselemente verringert.
Wie hilft Ihnen der TORX PLUS®-Antrieb dabei, die Gesamtmontagekosten zu senken?
Längere Lebensdauer der Schrauber-Bits
Die elliptische Geometrie maximiert den Halt zwischen Schrauber und Aussparung. So werden die beim Einschrauben entstehenden Kräfte auf eine größere Fläche verteilt, wodurch sich die Drehmomentübertragung verbessert und die Lebensdauer der Bits verlängert.
Geringere Ausfallzeiten der Montagelinie
Jedes Mal, wenn ein Bit ausfällt, muss die Montagelinie heruntergefahren werden, um das Bit zu wechseln, was sich negativ auf die Produktivität auswirkt. Der in Abb. 1 gezeigte Dauertest des Schrauber-Bits zeigt die durchschnittliche Anzahl der Schrauben pro Bit.
Verringerung der jährlichen Kosten des Schrauber-Werkzeugs
Bits und Einsätze des TORX PLUS® Schraubers kosten zwar mehr als Konkurrenzsysteme, ihre längere Lebensdauer führt aber zu einem geringeren Verbrauch von Bits, mehr Montagen pro Bit und somit weniger Kosten und Ausfallzeiten. Abb. 2 zeigt die Kosten für die Montage von 150.000 Schrauben mit verschiedenen Schraubsystemen.

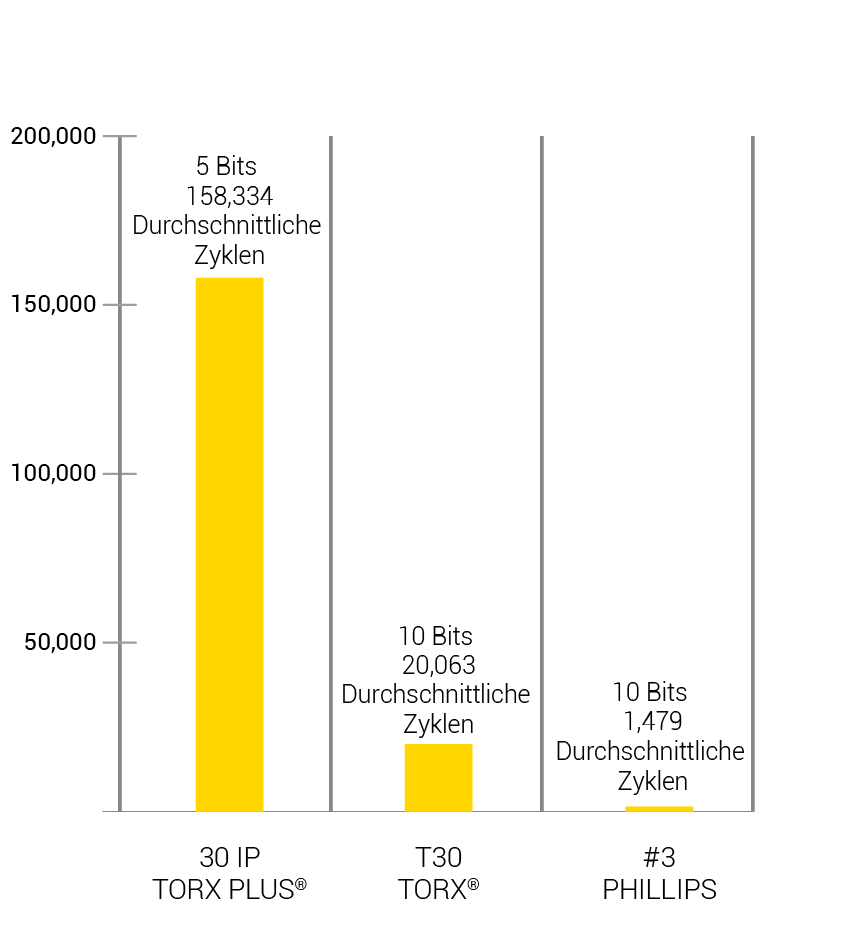

Abb. 1: Ergebnisse des Ausdauertests der Schrauber-Bits
- Schrauben: M6x1,0, Flachkopf, Klasse 10
- 33 U/min bis 15 Nm mit 13,3 N Anpresskraft
- Alle Ausfälle waren Brüche der Bits.

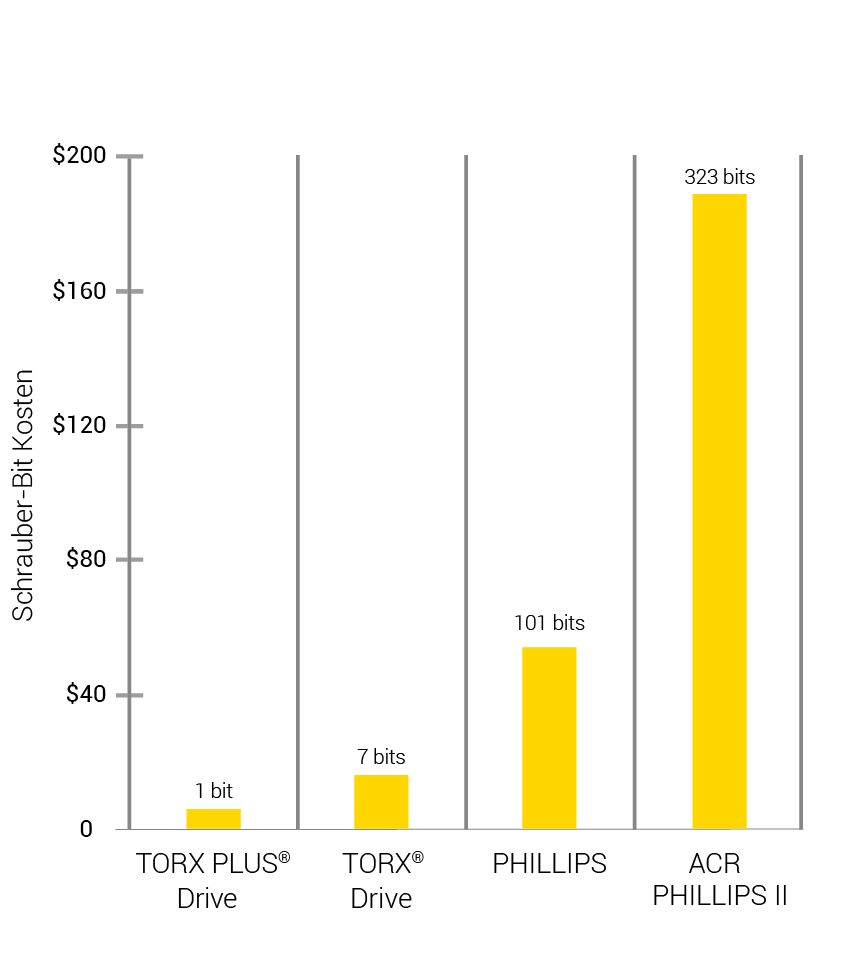

Abb. 2: Kosten für die Montage von 150.000 Schrauben*
*Die oben aufgeführten Kosten spiegeln die Anzahl der Bits wider, die jedes Schraubsystem unter den Bedingungen des oben beschriebenen Ausdauertest benötigt.
Schrauben mit TORX PLUS® Antrieb können mit TORX® Bits eingeschraubt werden. Wir raten jedoch davon ab, da dann die Vorteile und die Leistung des TORX PLUS® Antriebs nicht zum Tragen kommen.
