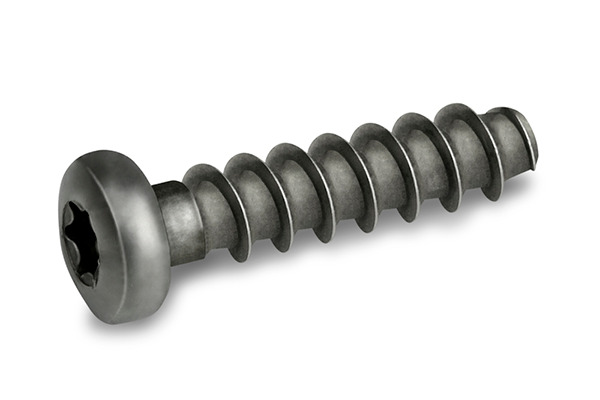

REMFORM® II HS™ Schrauben, Gewinde, Edelstahlschraube, Linsenkopf, TORX Plus® AUTOSERT®
Die beste Lösung für anspruchsvolle Kunststoffverbindungen.
Produktübersicht
REMFORM® II HS™ Schrauben wurden für die Direktmontage von Thermoplasten in Anwendungen mit hohen mechanischen Anforderungen entwickelt.
Das verbesserte Gewindedesign führt zu einer widerstandsfähigeren, sichereren und optimierten Verbindung von faserverstärkten Thermoplasten und bietet eine hohe Klemmkraft, Auszugs- und Vibrationslösefestigkeit.
Zusätzlich zu dem angegebenen Artikel fertigen wir auch spezielle Schrauben nach Ihren Vorgaben.
Artikelnummer
Filter
Schraubendurchmesser (mm)
Schließen
3,0
3,5
4,0
5,0
Schraubenlänge (mm)
Schließen
8
12
10
16
20
Kopfdurchmesser D (mm)
Schließen
5,30
6,20
7,00
8,20
Antrieb
Schließen
TORX PLUS® AUTOSERT® 10 IP
TORX PLUS® AUTOSERT® 15 IP
TORX PLUS® AUTOSERT® 20 IP
Artikelnummer
J
d
X38HSX81PA
X312HSX81PA
X358HSX81PA
X410HSX81PA
X416HSX81PA
X520HSX81PA
Schraubendurchmesser (mm)
J
d
3,0
3,0
3,5
4,0
4,0
5,0
Schraubenlänge (mm)
J
d
8
12
8
10
16
20
Kopfdurchmesser D (mm)
J
d
5,30
5,30
6,20
7,00
7,00
8,20
Antrieb
J
d
TORX PLUS® AUTOSERT® 10 IP
TORX PLUS® AUTOSERT® 10 IP
TORX PLUS® AUTOSERT® 10 IP
TORX PLUS® AUTOSERT® 15 IP
TORX PLUS® AUTOSERT® 15 IP
TORX PLUS® AUTOSERT® 20 IP
6 / 6 Zurück zur Übersicht
Designrichtlinien für den Einschraubdom
Um eine sichere Montage und eine stabile Klemmkraft zu gewährleisten, ist es wichtig, auf das Design des Einschraubdoms zu achten. Die empfohlenen Abmessungen für Kernlochdurchmesser und Eingriffslänge finden Sie unter Konstruktionsrichtlinien.
Gehen Sie zu Designrichtlinien
Anwendungsbeispiele
Die REMFORM® II HS™ Schrauben werden für Verbindungen bei verstärkten und hochfesten Kunststoffen empfohlen, bei denen folgende Merkmale wichtig sind: Hohe Zugfestigkeit. Hohe Beständigkeit gegen Vibrationslockerung.
