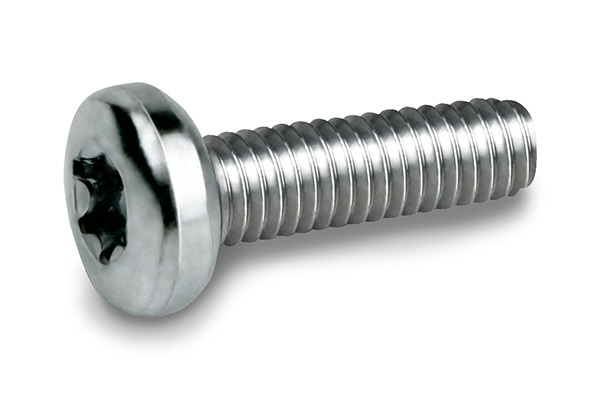

TAPTITE II® Schrauben, Gewinde, Linsenkopf, TORX®

Die optimale gewindefurchende TRILOBULAR® Schraube für Metall- und Leichtmetallverbindungen.

TAPTITE II® Schrauben, Gewinde, Linsenkopf, TORX®
TAPTITE II® Schrauben, Gewinde, Linsenkopf, TORX®

Produktübersicht

Die gewindefurchende Schraube TAPTITE II® erzeugt ein hochbelastbares Mutterngewinde in Stahl und bietet darüber hinaus die Möglichkeit der Kostenreduzierung, da das Gewindeschneiden und die damit verbundenen Arbeiten entfallen.

Eine Schraube macht nur 15 % der Gesamtkosten der Montage aus; die TAPTITE II® Schrauben wurden entwickelt, um die verbleibenden 85 %. Neben den auf Lager verfügbaren Referenzen produziert CELO kundenspezifische Schrauben, die genau Ihren Anforderungen entsprechen.

Muster
3D CAD Daten
Preis anfordern

Artikelnummer

Filter
Schraubendurchmesser (mm)
3,0
4,0
5,0
6,0
Schließen
Schraubenlänge (mm)
6
7
8
10
12
16
20
25
Schließen
Kopfdurchmesser D (mm)
6,00
7,00
8,00
10,00
12,00
Schließen
Antrieb
TORX® T10
TORX® T20
TORX® T25
TORX® T30
Schließen
Artikelnummer
J
d
36TT85T
37TT85T
38TT85T
310TT85T
312TT85T
316TT85T
46TT85T
48TT85T
410TT85T
412TT85T
416TT85T
420TT85T
425TT85T
510TT85T
610TT85T
612TT85T
616TT85T
620TT85T
625TT85T
Schraubendurchmesser (mm)
J
d
3,0
3,0
3,0
3,0
3,0
3,0
4,0
4,0
4,0
4,0
4,0
4,0
4,0
5,0
6,0
6,0
6,0
6,0
6,0
Schraubenlänge (mm)
J
d
6
7
8
10
12
16
6
8
10
12
16
20
25
10
10
12
16
20
25
Kopfdurchmesser D (mm)
J
d
6,00
6,00
6,00
6,00
6,00
6,00
7,00
7,00
7,00
8,00
7,00
7,00
7,00
10,00
12,00
12,00
12,00
12,00
12,00
Antrieb
J
d
TORX® T10
TORX® T10
TORX® T10
TORX® T10
TORX® T10
TORX® T10
TORX® T20
TORX® T20
TORX® T20
TORX® T20
TORX® T20
TORX® T20
TORX® T20
TORX® T25
TORX® T30
TORX® T30
TORX® T30
TORX® T30
TORX® T30
19 / 19 Zurück zur Übersicht

Designrichtlinien für den Einschraubdom

Um eine sichere Montage und eine stabile Klemmkraft zu gewährleisten, ist es wichtig, auf das Design des Einschraubdoms zu achten. Die empfohlenen Abmessungen für Kernlochdurchmesser und Eingriffslänge finden Sie unter Konstruktionsrichtlinien. Gehen Sie zu Designrichtlinien
https://www.celofasteners.com/img/cms/category-products/metal/boss-design-metal.jpg

Anwendungsbeispiele

TAPTITE II® Schrauben sind die ideale Lösung für: Anwendungen in Metall, die ein geringes Verschraubmoment erfordern. Anwendungen, die Abstreiffestigkeit und Lösen gegen Vibration erfordern.
https://www.celofasteners.com/img/cms/products/taptite-ii-screw-application.jpg
