Tornillo CELOspArk®
¿Cuándo utilizar los tornillos CELOspArk®?
El tornillo CELOspArk® es una evolución de nuestro tornillo CELOPLAST. El ángulo de filete de 30º soluciona los problemas de agrietamiento del plástico y asegura un proceso de instalación seguro y robusto en el ensamblaje directo sobre plásticos dúctiles.
El diseño del tornillo CELOspArk® cumple con la normativa de muchos de los fabricantes de material eléctrico, electrónica y automoción (i.e. VW 603 62).
¿Cómo trabaja el tornillo CELOspArk®?

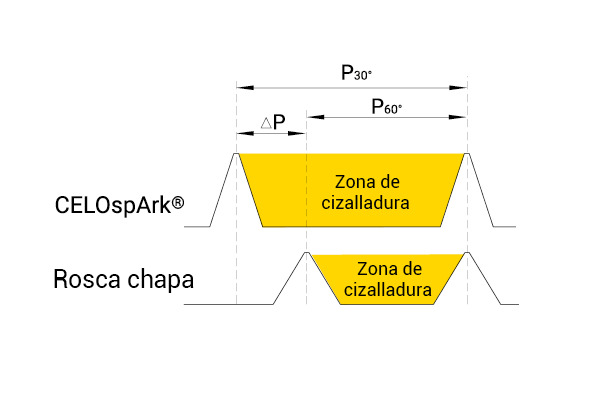

Si comparamos el tornillo CELOspArk® con el tornillo rosca chapa (ISO 1478), el mayor paso de rosca y altura de filete del tornillo CELOspArk® resulta en un aumento de la zona de cizalladura, ofreciendo una rosca hembra más resistente, y en consecuencia, una mayor resistencia a la tracción y al pasado de rosca.
Si realizamos la descomposición de fuerzas, el ángulo de filete de 30° comporta una reducción del 50% de la tensión radial (Fr) en comparación con el filete de 60° del tornillo rosca chapa.
Las ventajas técnicas de los tornillos CELOspArk® se traducen directamente en un ensamblaje más resistente, en una mayor seguridad durante el atornillado y en un ahorro de costes en las operaciones de ensamblaje.
Ventajas
- El ángulo de filete de 30º genera menor tensión radial en el plástico y reduce el problema de agrietamiento de los manguitos.
- Permite torretas de menor diámetro, reduciendo el coste de ensamblaje.
- Bajo par de roscado para un montaje más ergonómico.
- Mayor resistencia al pasado de rosca.
- La facilidad de posicionamiento del tornillo reduce el tiempo de montaje.
- Mayor resistencia al arranque y al aflojado por vibraciones.
- Permite la reutilización del tornillo sin riesgo de pasado de rosca.
Las ventajas técnicas de los tornillos CELOspArk® se traducen directamente en un ensamblaje más resistente, en una mayor seguridad durante el atornillado y en un ahorro de costes en las operaciones de ensamblaje.
Descargas y soporte
Especificaciones de diseño
Fabricamos los tornillos CELOspArk® de acuerdo a sus especificaciones. Para optimizar su funcionalidad, los tornillos CELOspArk® pueden fabricarse con diferentes diseños de cabeza, impronta, dimensiones y recubrimientos.
Para más información sobre el diseño del tornillo, por favor, póngase en contacto con nuestros ingenieros de aplicaciones.
Además, ofrecemos una amplia gama de tornillos CELOspArk® en stock para entrega inmediata.
Productos en stock
SP81P
Tornillo CELOspArk® zincado, cabeza alomada, TORX PLUS®
Ir al producto
SP81T
Tornillo CELOspArk® zincado, cabeza alomada, TORX®
Ir al producto
SP81Z
Tornillo CELOspArk® zincado, cabeza alomada, POZI
Ir al producto
SP87P
Tornillo CELOspArk® zincado, cabeza alomada con arandela, TORX PLUS®
Ir al producto
SP87T
Tornillo CELOspArk® zincado, cabeza alomada con arandela, TORX®
Ir al producto
SP87Z
Tornillo CELOspArk® zincado, cabeza alomada con arandela, POZI
Ir al producto
SP82T
Tornillo CELOspArk® zincado, cabeza avellanada, TORX®
Ir al producto
SP82Z
Tornillo CELOspArk® zincado, cabeza avellanada, POZI
Ir al productoDimensionamiento de manguitos para tornillos CELOspArk®
Para poder garantizar un ensamblaje más seguro y una mayor compresión de la unión, es importante prestar atención al dimensionado de manguitos.
Las dimensiones recomendadas para el diámetro del agujero y la longitud de engarce están disponibles en las herramientas de diseño.
