STRUX SM™

Goujons auto-sertissables hautes performances pour métaux mous
  1. Comment cela fonctionne?
  2. Avantages
  3. Spécifications de la conception
  4. Paramètres du trou

Quand choisir les goujons STRUX SM™ ?

STRUX SM™ est un goujon auto-sertissable haute performance conçu pour être inséré dans un trou pré-perforé sur des métaux mous tels que des alliages, l'aluminium et le cuivre. Il offre une alternative d'assemblage plus solide et plus fiable aux goujons à sertir et à souder traditionnels.

Nous recommandons le goujon STRUX SM™ dans les situations suivantes :

  • Applications nécessitant une poussée constante et une résistance à la torsion.
  • Lorsque le soudage de matériaux différents est difficile ou impossible.

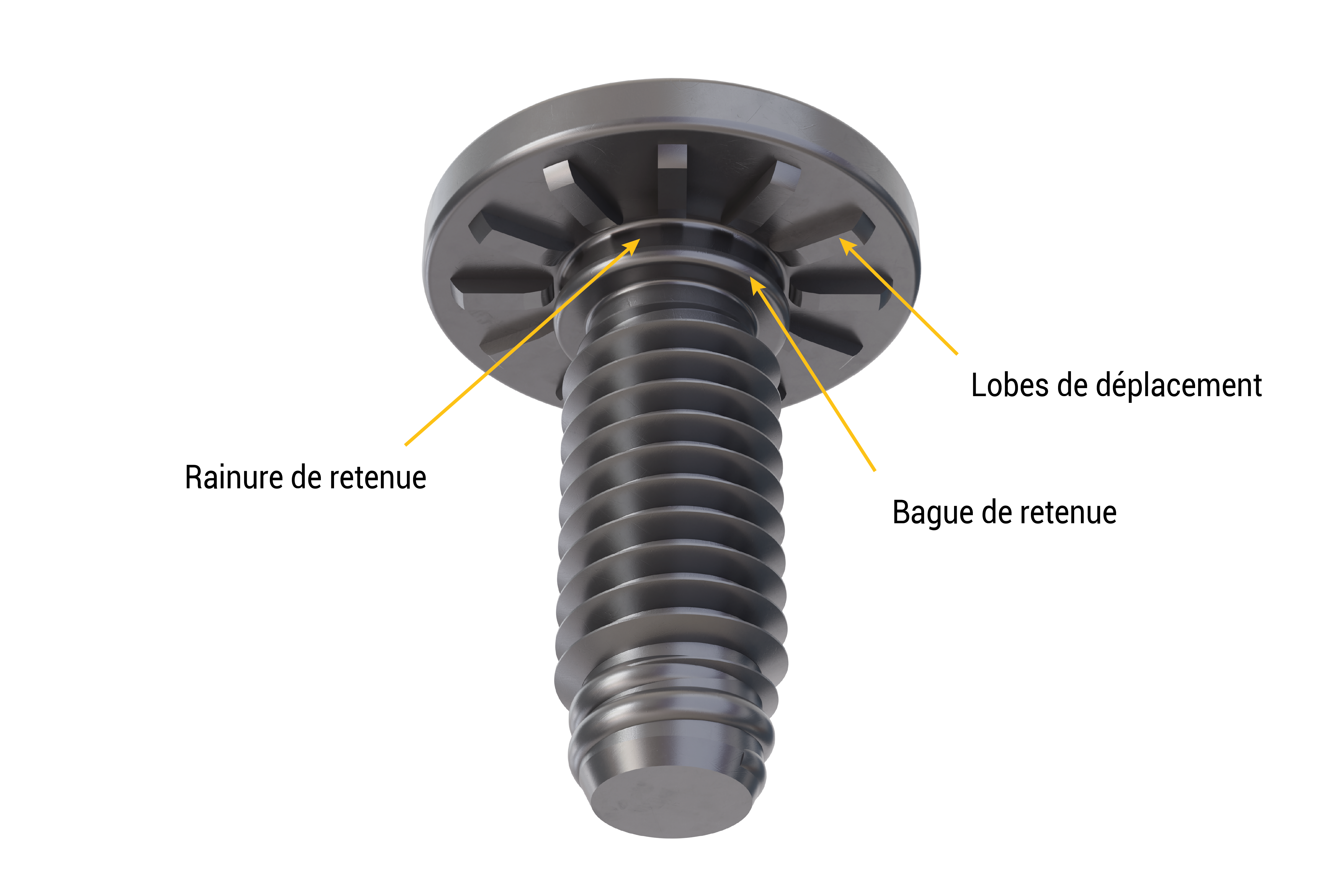

Comment fonctionnent les goujons STRUX SM™ ?

Les goujons STRUX SM™ peuvent être installés manuellement dans la matrice ou automatiquement avec des presses hydrauliques ou tout équipement capable d'alimenter des goujons à souder ou des goujons à sertir conventionnels.

Pour des performances optimales, les goujons STRUX SM™ doivent être entièrement installés sans « espace » entre le goujon et le matériau engagé.

  1. L'extrémité du goujon est introduite à travers un trou poinçonné ou percé et dans une matrice inférieure.

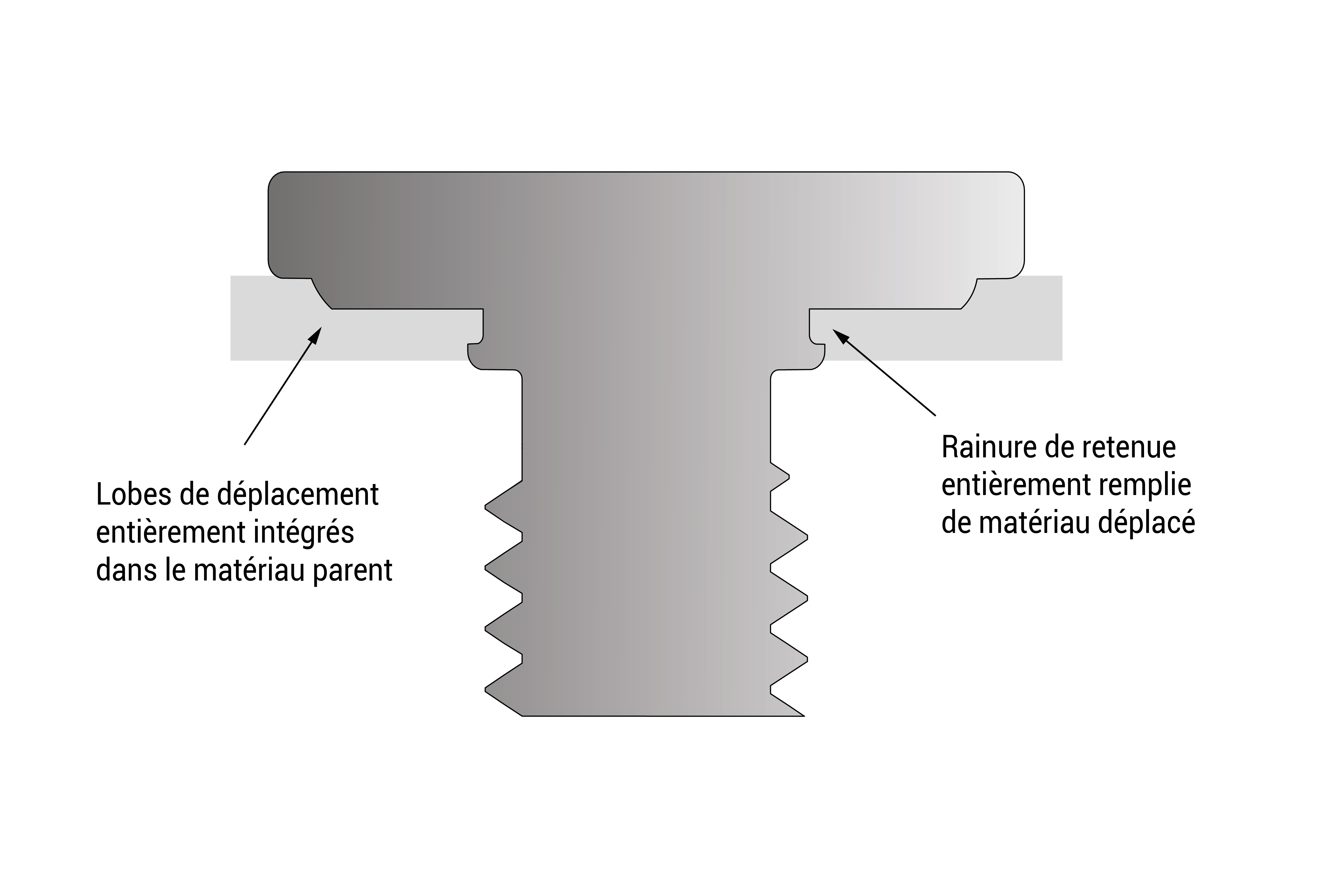

  2. Un poinçon applique une force sur le goujon et la bague de retenue passe à travers le trou pilote. Lorsque la pression est appliquée, les lobes de déplacement sont intégrés, forçant le matériau engagé dans la rainure de retenue.
  3. Les matériaux sont déplacés dans la rainure de retenue. Le goujon est fermement verrouillé en place.

Avantages des goujons STRUX SM™

  • Haute résistance à l'arrachement et à la rotation pendant le service. Performances de couple exceptionnelles dans les métaux mous.
  • Supprime les opérations de soudure :
    • Aucun dommage matériel dû à une chaleur excessive.
    • Réduit le risque potentiel de corrosion.
    • Améliore l'esthétique du produit final.
  • Distorsion minimisée du panneau. Il permet d'installer les goujons STRUX SM™ plus près les uns des autres ou plus près du bord du panneau.
  • Diamètre de la tête dimensionné pour empêcher l'encastrement du goujon dans le matériau d'application.
  • Installation rapide et facile, adaptée à la fois à l'alimentation automatique et à l'installation en matrice.
  • Opportunités d'économie :
    • Élimine le coût des composants supplémentaires, tels que les produits d'étanchéité pour éviter les fuites (ou d'autres éléments nécessaires à l'installation de produits alternatifs).
    • Élimine les goulots d'étranglement de production.
    • Durée de vie plus longue de l'outillage d'installation par rapport à des produits similaires.

Besoin d'entrer en contact? Contactez-nous pour discuter de votre application.

Contactez-nous

Téléchargement et services

Échantillons

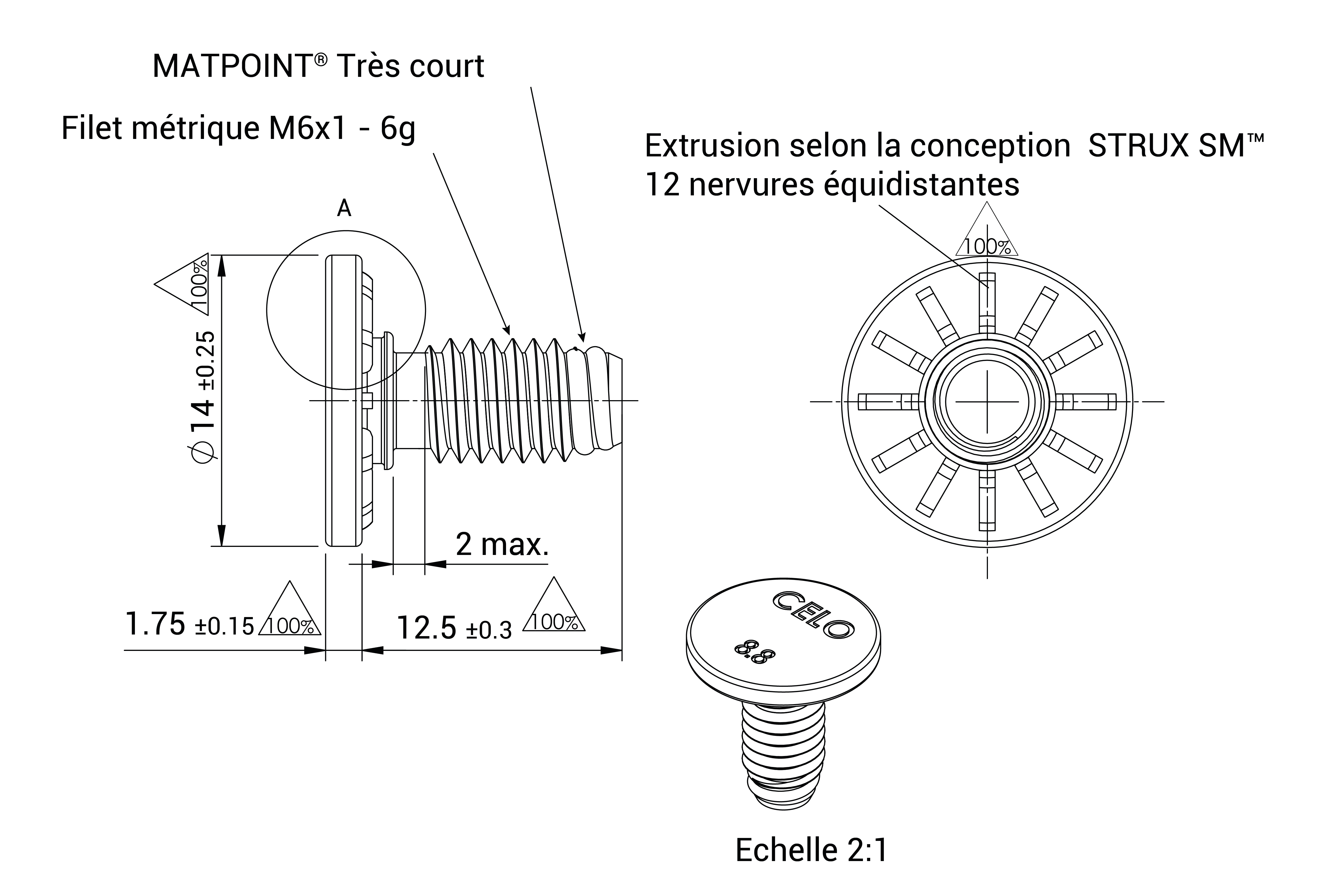

Spécifications de conception de vis

Nous produisons des goujons STRUX SM™ sur demande spéciale pour répondre à vos besoins précis.

  • Nous recommandons d'ajouter le point MAThread® pour éviter les problèmes de croisement de filets.
  • Le tri optique est recommandé pour assurer un assemblage sans endommager les écrous.

Notre équipe d'experts est prête à vous aider

Contactez-nous

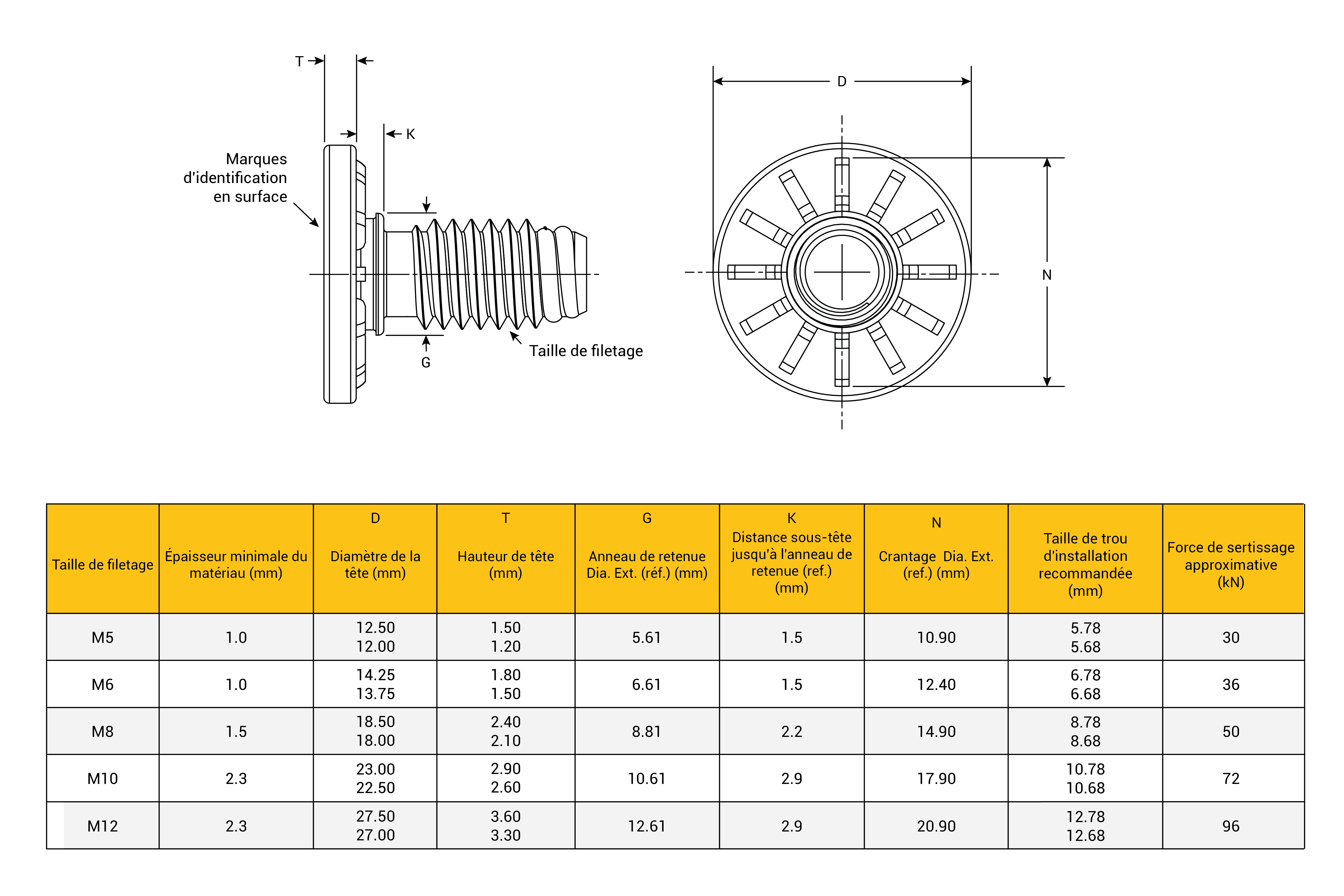

Taille de trou pilote recommandée

Le trou pilote pour les goujons STRUX SM™ est conçu en fonction d'une épaisseur de matériau minimale. Lorsqu'il est installé dans des matériaux plus épais, les résultats obtenus sont égaux ou avec des performances supérieures.

Aller aux Directives de conception
