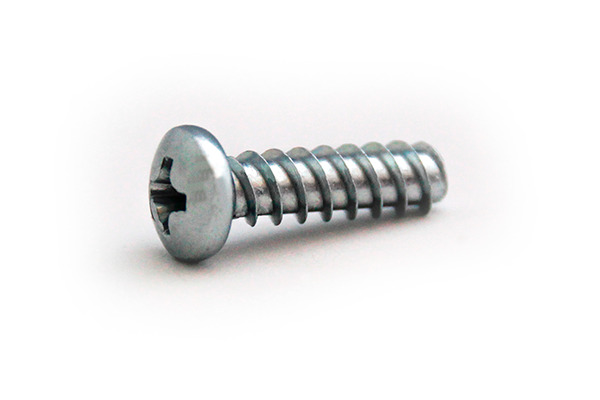

Vis PLASTITE® 48-2, tête cylindrique bombée PHILLIPS

Vis TRILOBULAR® pour l'assemblage des plastiques

Vis PLASTITE® 48-2, tête cylindrique bombée PHILLIPS
Vis PLASTITE® 48-2, tête cylindrique bombée PHILLIPS

Présentation du produit

Le filet TRILOBE (TRILOBULAR®) PLASTITE® a été conçu pour répondre aux exigences d’assemblage sur plastiques. Il combine une forme spécifique TRILOBÉE (TRILOBULAR®) avec un filet haut à pas important.

Vis à section TRILOBÉE (TRILOBULAR®) réduit la contrainte radiale et le couple de taraudage. Filet à crêtes planes améliore l'alignement des vis et le déplacement de la matière lors du taraudage.

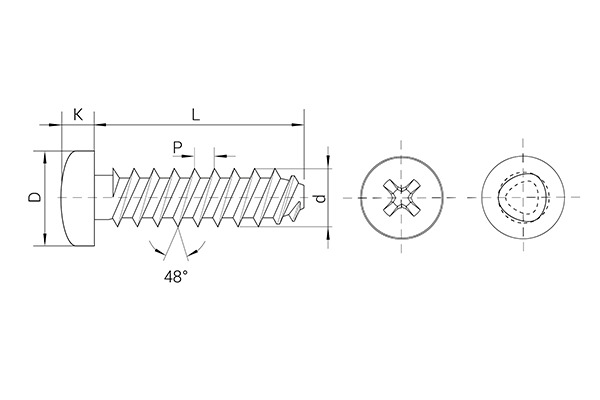

Les caractéristiques principales du filet de la PLASTITE® 48-2 sont un angle de 48° et un double filet. L’angle plus aigu de l’hélix améliore le foirage.

Outre les références mentionnées ci-dessus en stock, nous fabriquons des vis sur mesure pour répondre exactement à vos besoins.

Échantillons
E-shop
Fichiers CAO 3D
Obtenir un devis

Aperçu du produit

Filters
Diamètre de la vis (inch)
2-28
4-20
6-19
8-16
10-14
Fermer
Longueur de la vis (inch)
3/16
1/4
3/8
1/2
5/8
3/4
Fermer
Diamètre de la tête (inch)
0,167
0,219
0,270
0,322
0,373
Fermer
Empreinte
PHILLIPS 1
PHILLIPS 2
Fermer
Référence
J
d
2316INAT51H
214INAT51H
238INAT51H
414INAT51H
438INAT51H
412INAT51H
614INAT51H
638INAT51H
612INAT51H
658INAT51H
838INAT51H
812INAT51H
858INAT51H
834INAT51H
1038INAT51H
1012INAT51H
1058INAT51H
1034INAT51H
Diamètre de la vis (inch)
J
d
2-28
2-28
2-28
4-20
4-20
4-20
6-19
6-19
6-19
6-19
8-16
8-16
8-16
8-16
10-14
10-14
10-14
10-14
Longueur de la vis (inch)
J
d
3/16
1/4
3/8
1/4
3/8
1/2
1/4
3/8
1/2
5/8
3/8
1/2
5/8
3/4
3/8
1/2
5/8
3/4
Diamètre de la tête (inch)
J
d
0,167
0,167
0,167
0,219
0,219
0,219
0,270
0,270
0,270
0,270
0,322
0,322
0,322
0,322
0,373
0,373
0,373
0,373
Empreinte
J
d
PHILLIPS 1
PHILLIPS 1
PHILLIPS 1
PHILLIPS 1
PHILLIPS 1
PHILLIPS 1
PHILLIPS 2
PHILLIPS 2
PHILLIPS 2
PHILLIPS 2
PHILLIPS 2
PHILLIPS 2
PHILLIPS 2
PHILLIPS 2
PHILLIPS 2
PHILLIPS 2
PHILLIPS 2
PHILLIPS 2
18 / 18 références sont affichées

Directives de diamètre de trou

Afin d'assurer une installation sûre et une force de serrage stable, il est important de prêter attention à la conception du bossage. Les dimensions recommandées pour le diamètre du trou et la longueur d’engagement sont disponibles dans les Directives deconception. Aller aux Directives de conception
https://www.celofasteners.com/img/cms/category-products/plastic/boss-design-plastic.jpg

Applications

Recommandé pour les plastiques avec un module de flexion jusqu'à 850,000 psi.

Avez-vous besoin de renseignements supplémentaires sur ce produit?

Consultez-nous!
